Esercizio su circuito RLC

Esercizio svolto su circuito RLC

Un circuito RLC è utilizzato per sintonizzare un segnale radio della frequenza di 103.2 MHz.

Conoscendo il valore dell’induttanza L = 1,4 μH, determinare la capacità del condensatore del circuito.

Svolgimento dell'esercizio

Un circuito RLC è costituito da una resistenza, un’induttanza ed un condensatore collegati in serie tra di loro.

Circuito RLC

Si ha che la frequenza di risonanza, cioè la frequenza per cui risulta minima l’impedenza del circuito, è pari a:

frequenza di risonanza in circuito rlc

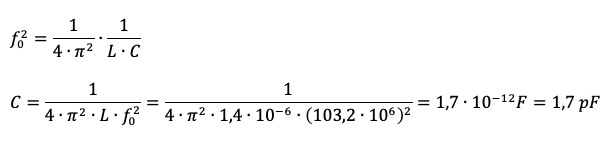

Eleviamo al quadrato ambo i membri in quanto il nostro obiettivo è ricavare C:

Esercizio su circuito RLC

Pertanto la la capacità del condensatore del circuito è pari a 1,7 pF.
