Resistenze in serie

Collegamento di resistenze in serie

Per collegare due o più resistenze in serie basta unire il capo terminale di un resistore direttamente col capo iniziale di un altro.

Le resistenze collegate in serie sono attraversate tutte dalla medesima intensità di corrente i:

collegamento di resistenze in serie

Per calcolare la resistenza equivalente di un sistema di più resistenze in serie basta sommare ogni singola resistenza.

Per cui il valore di resistenza equivalente che si ottiene è sicuramente maggiore di ogni singola resistenza:

Req = R1 + R2 + ... + Rn

Il partitore di tensione

Il partitore di tensione si applica a due o più resistori collegati in serie, cioè se sono attraversati dalla stessa corrente i.

Quanto varrà la tensione parziale su ogni singolo resistore conoscendo la tensione totale applicata al circuito?

Consideriamo inizialmente il caso di due resistenze R1 ed R2 collegate in serie:

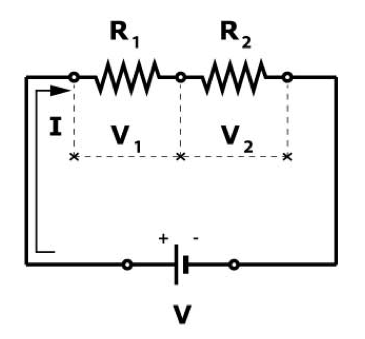

tensione parziale resistenze in serie

La resistenza equivalente del circuito è pari a:

Req = R1 + R2

Per cui la corrente che circola nel circuito per la prima legge di Ohm è:

i = V / (R1+R2)

Tale corrente i attraversa sia la resistenza R1 sia la resistenza R2 e quindi la tensione ai capi del primo resistore sempre per la prima legge di Ohm varrà:

tensione primo resistore

E la tensione sul secondo:

tensione secondo resistore

Ovviamente vale che V1 + V2 = V quindi la tensione generale applicata al circuito si ripartisce sulle due resistenze.

Nel caso di n resistenze:

tensione resistenza

Questa legge semplifica molto l’analisi di questi circuiti.
