Esercizio sulla reazione vincolare

Esercizio svolto sulla reazione vincolare

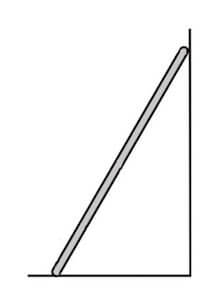

Un’asta di massa m è appoggiata ad un muro per una estremità ed al pavimento per l’altra:

esercizio sulla forza vincolare

Ipotizzando la massa concentrata al suo centro, disegnare il vettore forza peso, la reazione vincolare del muro e del pavimento.

Svolgimento dell'esercizio

Se la massa è concentrata al centro dell’asta il vettore forza peso P sarà diretto verticalmente verso il basso e sarà disegnato a partire dal centro della lunghezza dell’asta.

Essendo l’asta poggiata sia sul muro sia sul pavimento, sono presenti due vincoli ed esisteranno dunque due forze di reazione vincolare una rappresentata dalla forza che la parete esercita sull’estremità superiore dell’asta e l’altra da quella che invece il pavimento esercita su di essa.

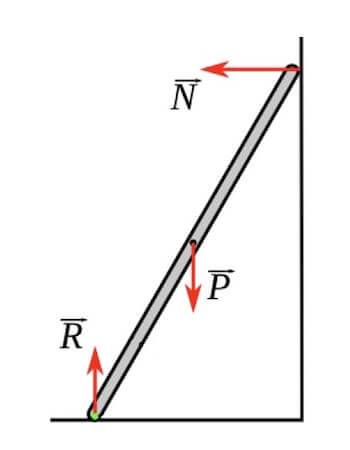

La prima che chiameremo N sarà perpendicolare alla parete e diretta verso sinistra, mentre la seconda detta R sarà perpendicolare al suolo e diretta verso l’alto:

esercizio sulla reazione vincolare e vincolo
