Agrimensura
Che cos'è l'agrimensura?
L'agrimensura è quella branca della topografia che si occupa di problemi planimetrici e altimetrici elementari, limitati a piccole estensioni di terreno, come la misura e la divisione dei terreni, la determinazione dei confini di proprietà, le misure e i calcoli per valutare movimenti di terra necessari per lo scavo di fosse, e così via.
Strumenti impiegati in agrimensura
Tra tutti gli strumenti topografici quelli impiegati in agrimensura sono i più semplici; tra essi figurano:
- paline;
- filo a piombo e livella;
- triplometri;
- nastro d'acciaio da 10 m e da 20 m;
- squadro a traguardi;
- squadro a prismi;
- livello a cannocchiale;
- varie stadie di lunghezza nota.
Metodi di rilevamento delle aree usati in agrimensura
Di seguito vengono descritti alcuni dei metodi di rilevamento delle aree più comunemente usati in agrimensura.
Metodo della proiezione orizzontale
Metodo della proiezione orizzontale.
Le verticali condotte per i vertici A, B, C e D determinano su un piano orizzontale le proiezioni A', B', C' e D'; l'area del quadrilatero che si ottiene unendo tali proiezioni è determinabile tramite la misura dei quattro lati e di una diagonale, applicando ai due triangoli A'B'C' e A'D'C' la formula di Erone secondo cui:
S = p · (p - a) · (p - b) · (p - c)
essendo p il semiperimetro del triangolo e a, b, c i lati dello stesso.
Metodo delle coordinate rettangolari o dell'allineamento

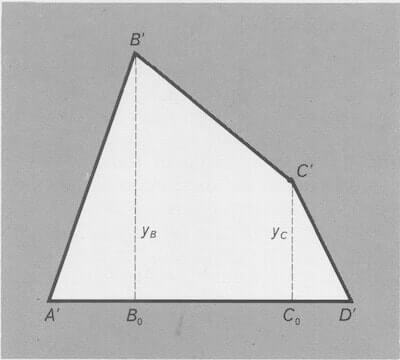

Metodo delle coordinate rettangolari o dell'allineamento.
L'area del quadrilatero si calcola attraverso le aree dei triangoli e del trapezio nei quali viene scomposto proiettando i vertici B' e C' sul lato A'D'; in questo caso è necessaria la misura di A'B0, B0C0, C0D', B'B0, e C'C0.
Metodo delle coordinate rettangolari con più allineamenti
Metodo delle coordinate rettangolari con più allineamenti.
In questo caso il metodo sopra descritto (metodo delle coordinate rettangolari) è applicato ai diversi quadrilateri nei quali è possibile scomporre un appezzamento di forma irregolare.
